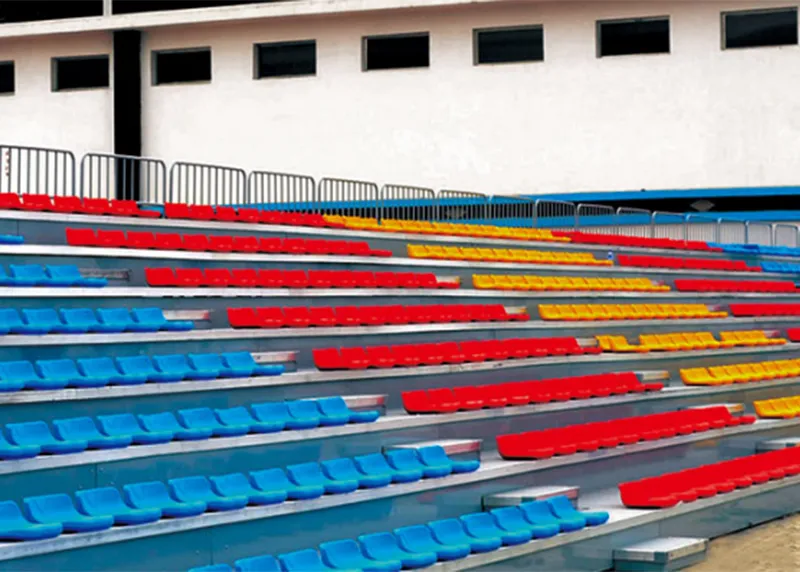

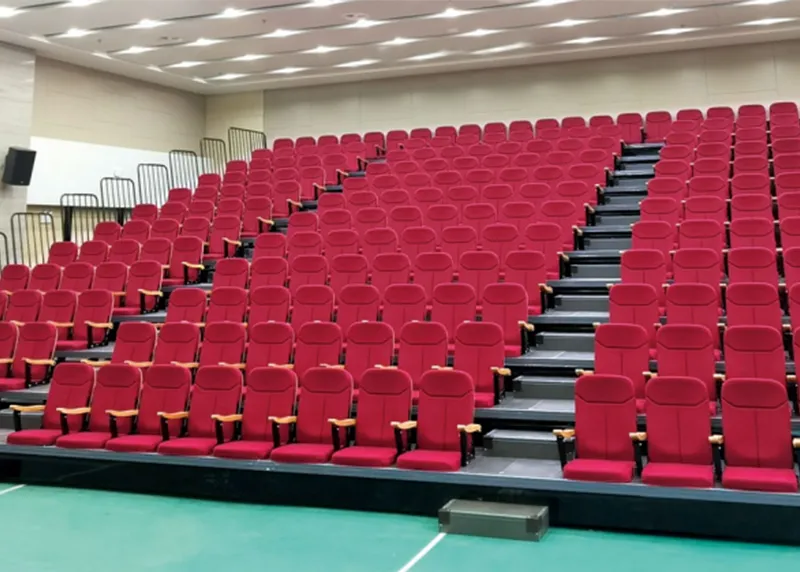

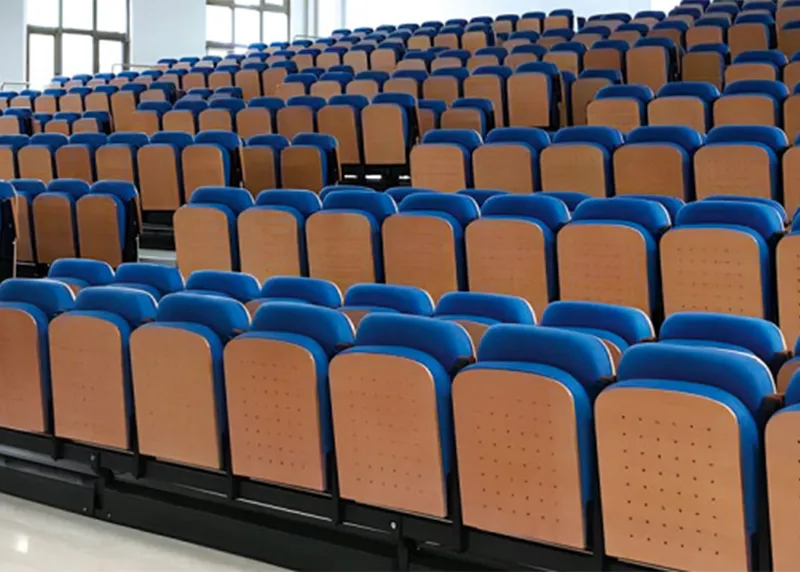

Asientos en tribuna

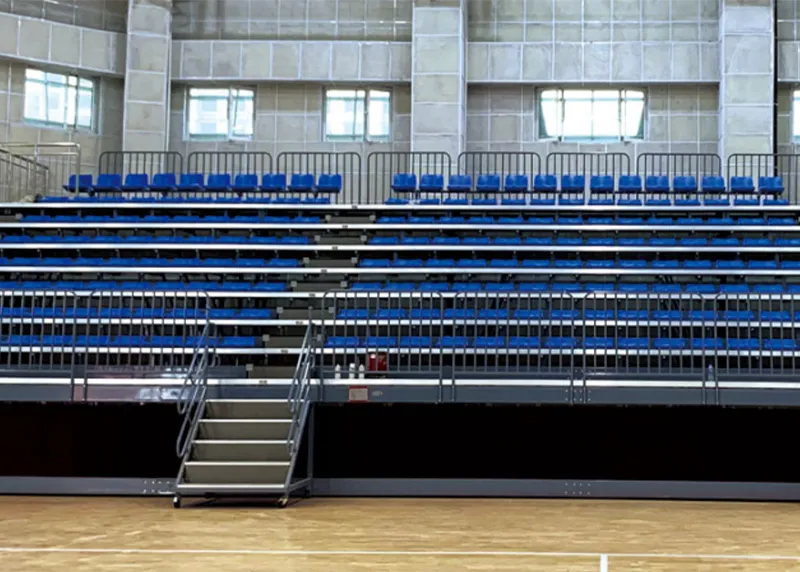

Tribuna retráctil eléctrica con asientos abatibles montados en la parte delantera

Cumple con los requisitos de capacidad de carga, resistencia al impacto y apariencia estética.

Componentes principales: Asientos moldeados por soplado, suelos de madera maciza compuesta, motores, estructuras de acero.

1. Requisitos de diseño de la tribuna móvil:

(1) Además de soportar el peso de las propias butacas, la tribuna deberá soportar las siguientes cargas: 450 kg por metro cuadrado en estado desplegado; 36 kg por metro de longitud para balanceo izquierda-derecha.

(2) El diseño de la barandilla debe soportar las siguientes fuerzas horizontales: 65 kg por metro en la parte superior y 135 kg por metro en el medio.

(3) Resistencia de la tribuna: La resistencia del marco de la tribuna debe ser ≥200 kg por asiento bajo carga estática; La resistencia al impacto del marco de la cama debe ser ≥200 kg por asiento bajo carga estática. Cada capa debe soportar ≥80 kg de impacto a una altura de 300 mm sin deformarse. Bajo cargas dinámicas, la estructura general debe ser estable y la superficie de apoyo no debe deformarse.

(4) Los soportes tienen barandillas de seguridad en ambos lados y en el borde posterior, con una superficie con recubrimiento en polvo, que no es necesario quitar durante la extensión y retracción de los soportes móviles.

(5) El borde frontal de las gradas tiene una apariencia estéticamente agradable y los escalones están equipados con tiras antideslizantes para evitar que los espectadores resbalen al subir o bajar.

2.Estructura del marco

Adopta una estructura de ensamblaje modular con secciones de acero al carbono como material. No se permite soldar en el centro de las varillas para todos los componentes que soportan carga; las placas de acero de los componentes de soporte tienen un espesor de ≥2,5 mm y toda la estructura está conectada mediante secciones de posicionamiento de alta resistencia. Este diseño potencia la resistencia y tenacidad del material, mejora sus propiedades mecánicas y refuerza la estabilidad estructural.

Componentes de carga

Los travesaños portantes tienen un tamaño de 50×40×2,5 y los pilares verticales de 100×50×2,5. Las columnas se instalan con una distancia máxima entre centros de unos 70 cm y se sueldan entre las vigas principal y secundaria. Se utilizan placas de acero laminadas en frío con suficiente capacidad de carga, que se bridan y luego se pulverizan electrostáticamente, lo que confiere a la estructura una excelente resistencia a la corrosión y una superficie lisa y limpia.

Ensamblaje y vigas secundarias

Se adoptan pernos estándar nacionales para el remachado in situ (todos los tornillos y tuercas son piezas estándar), lo que elimina los inconvenientes de la soldadura tradicional; Por lo tanto, la estructura presenta una resistencia superior a la corrosión, estabilidad y un exterior liso y limpio. Las vigas secundarias están hechas de secciones laminadas hacia adentro de 60×40×2 y tubos cuadrados de 60×40×1,5, que sirven como elementos estructurales para todos los brazos de soporte de paneles de madera y superficies para caminar.

Brazos de soporte

Los brazos de soporte entre los marcos de soporte se aplican a las vigas principales, eliminando la fricción por deslizamiento. La lubricación de los rodillos y sujetadores se logra mediante la acción de superficies de contacto mecánicas.
